欧州車のような常時ポジションランプが点灯しているスタイルが好きでCX-8でもやってみることにしました
ネットを徘徊するとデイライト化のキットも販売されていますが、簡単そうだったので自作リレーでチャレンジしてみます。
まずはリレーを調達しますが、例の如く秋月電気通商から

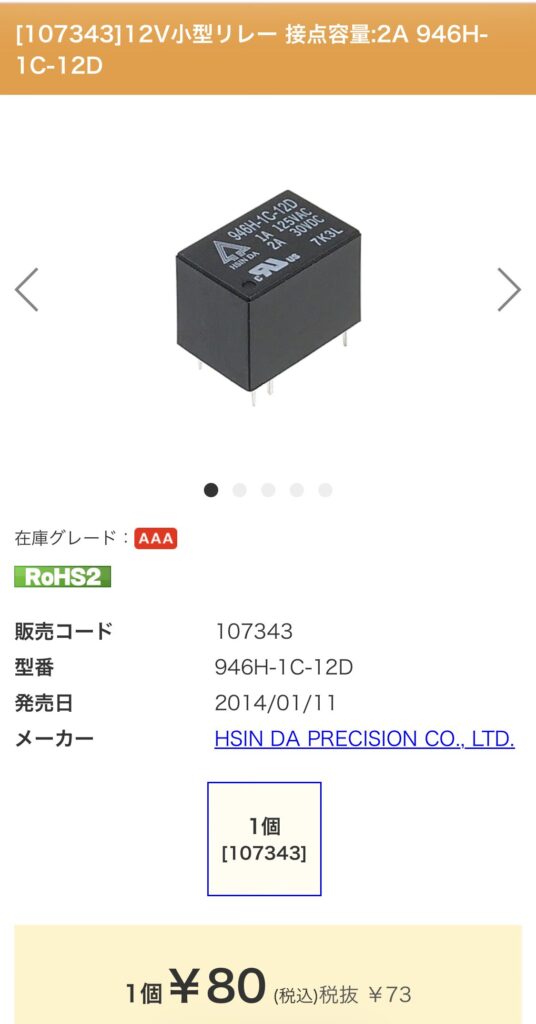

一個80円。安い。

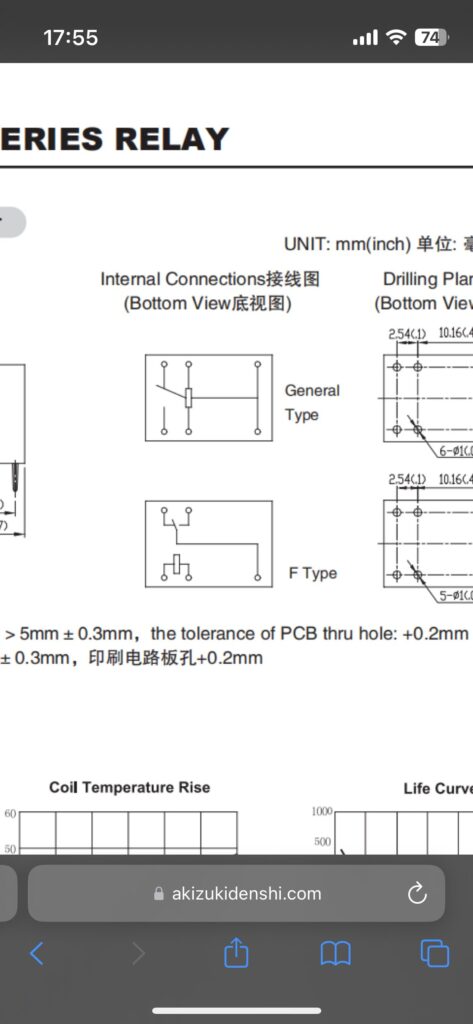

少しリレーの仕組みを説明

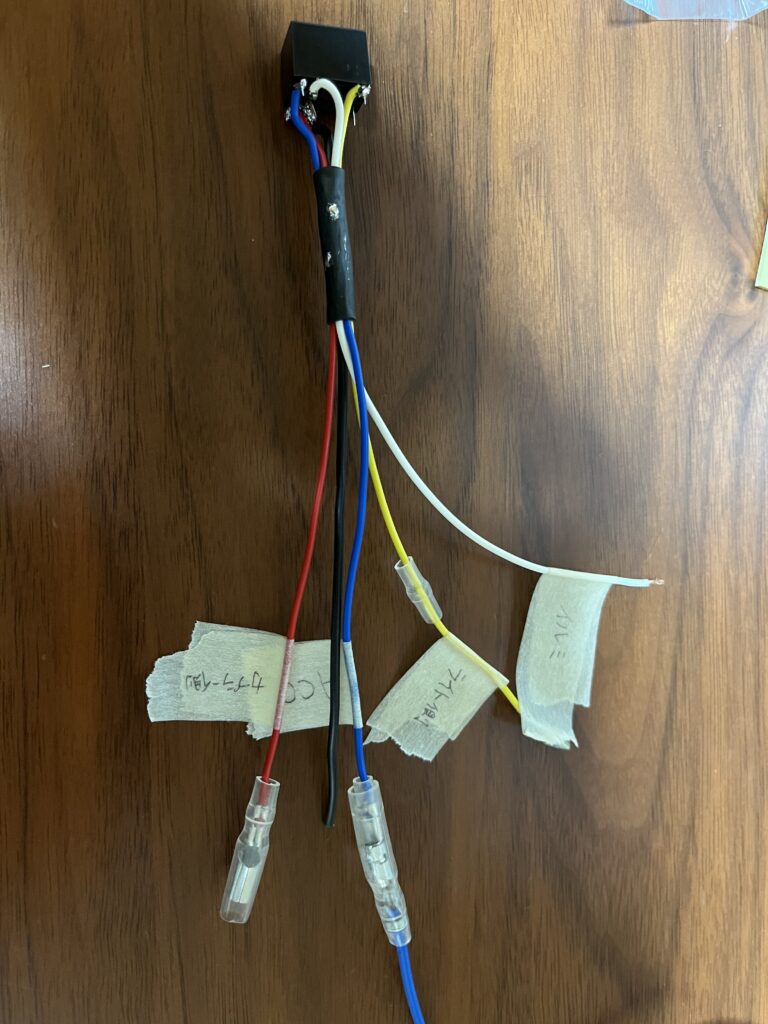

自作したリレーをフロントのポジションランプの配線に割り込ませます。
通常時は割り込ませたリレーに対してACCから+が来ておりポジションランプを光らせていますが、イルミ側から+が来るとリレーが作動しACCからくる+が遮断され通常の配線仕様に戻るといった仕組みです
フロントのポジションランプに行く途中の線に割り込ませるので、テールランプは点灯することなくフロントのみ点灯するようになります
まずは助手席側をバラしていきます

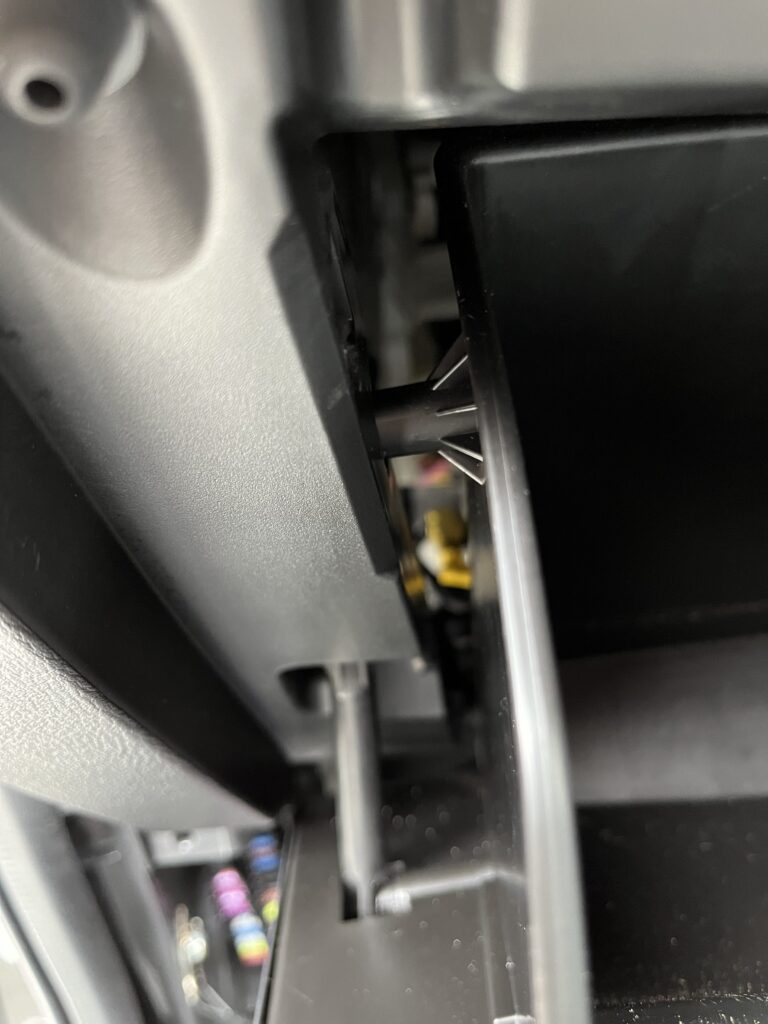

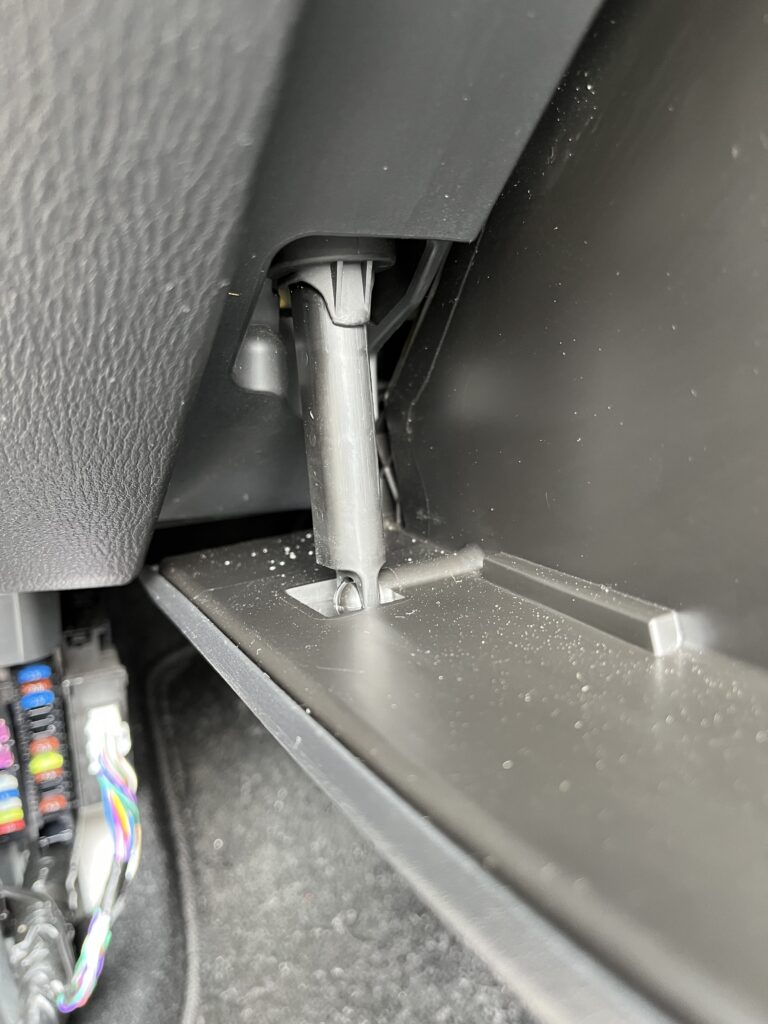

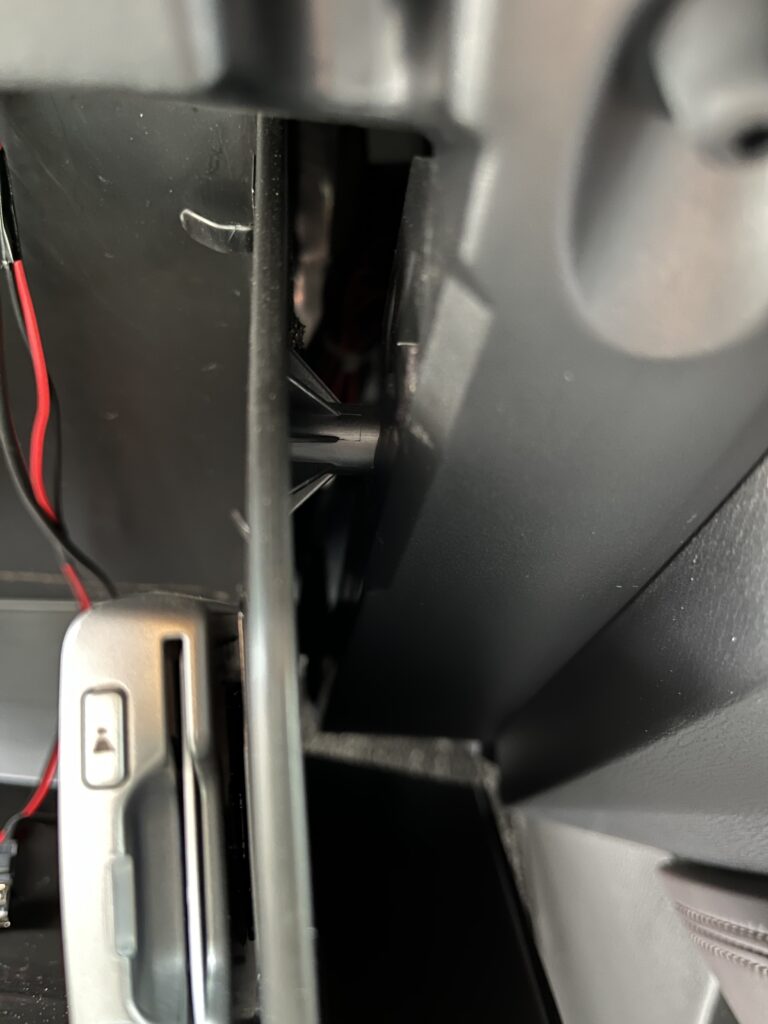

写真に映っている辺りを内側に力を入れれば大体取れました

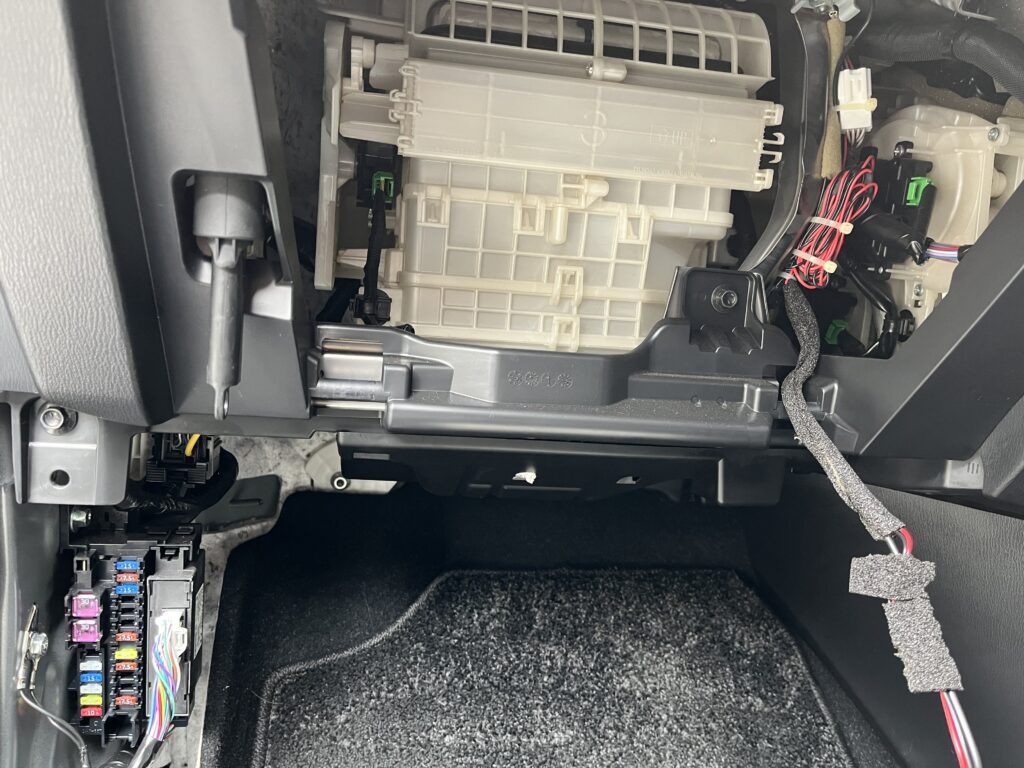

助手席足元左側にあるヒューズボックス付近から配線を取っていきます

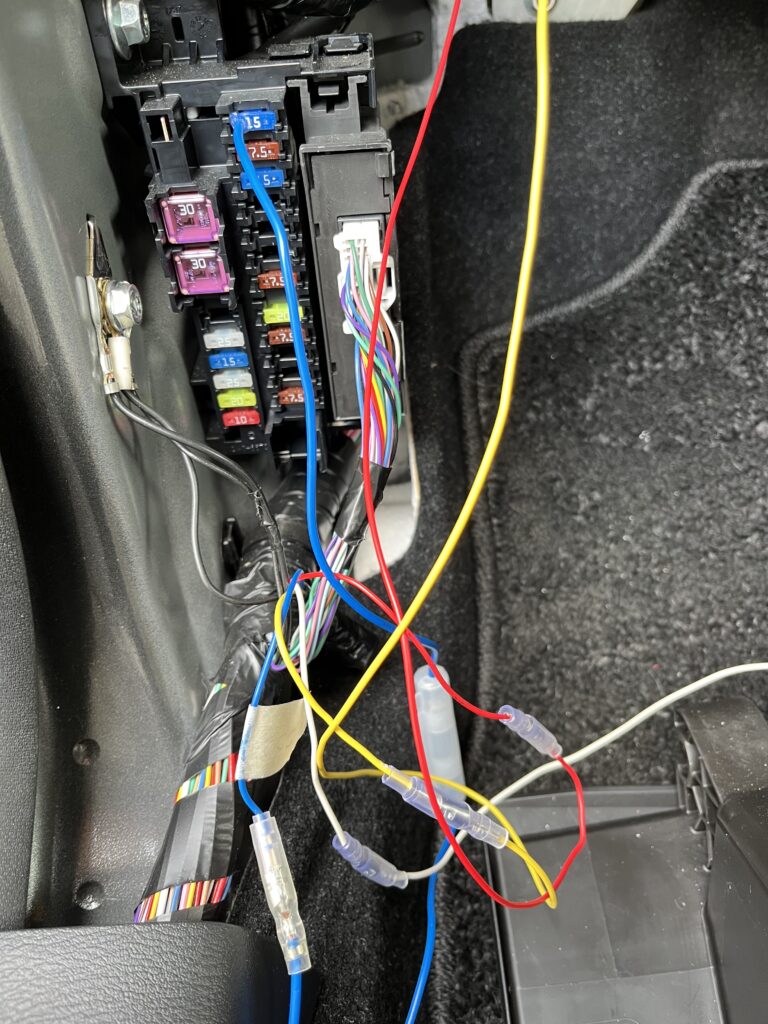

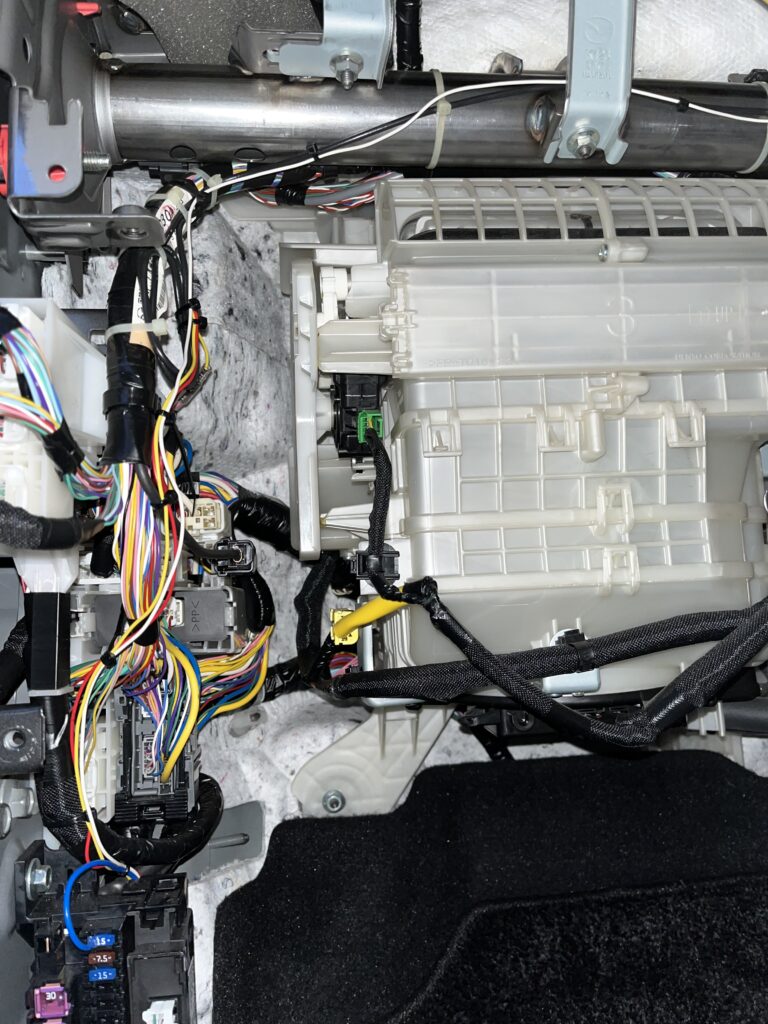

ピンク色の線をカットして自作リレーを割り込ませます
線が出ている部分が短く、ギボシ端子を取り付けるのに苦労しました
ACCはヒューズから

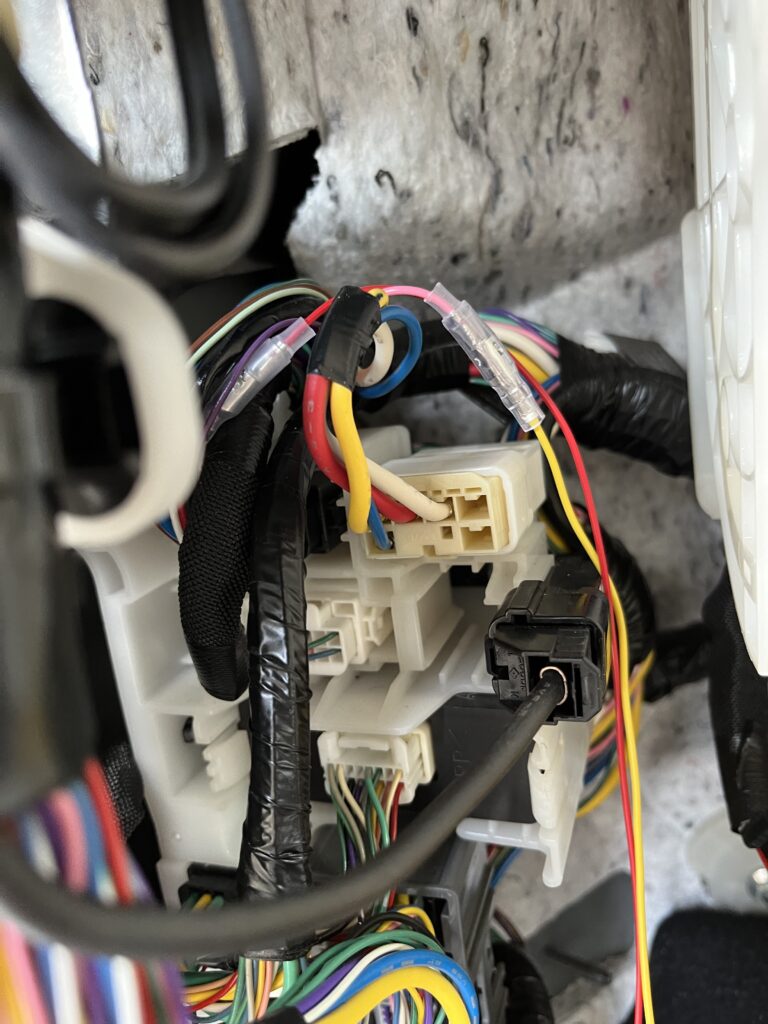

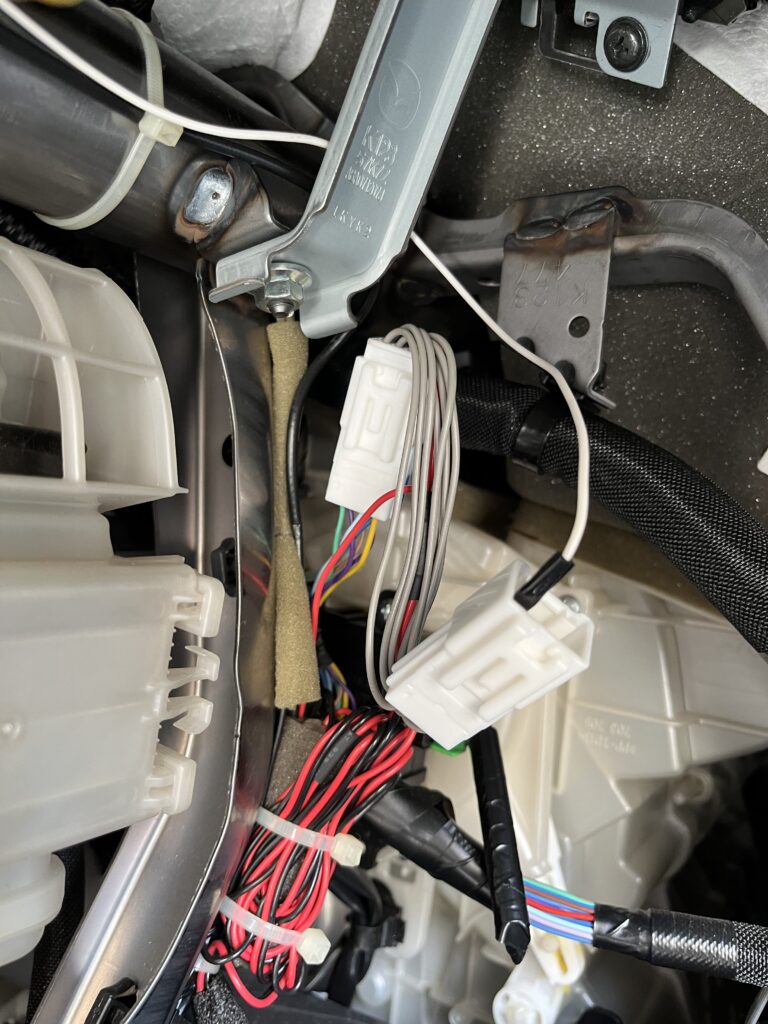

イルミはセンターコンソール側にあった空きカプラーから取りましたが、ETCを取り付ける際に付けられた？カプラー(灰色の線が沢山出ているやつ)がいましたが気にせず取り付け

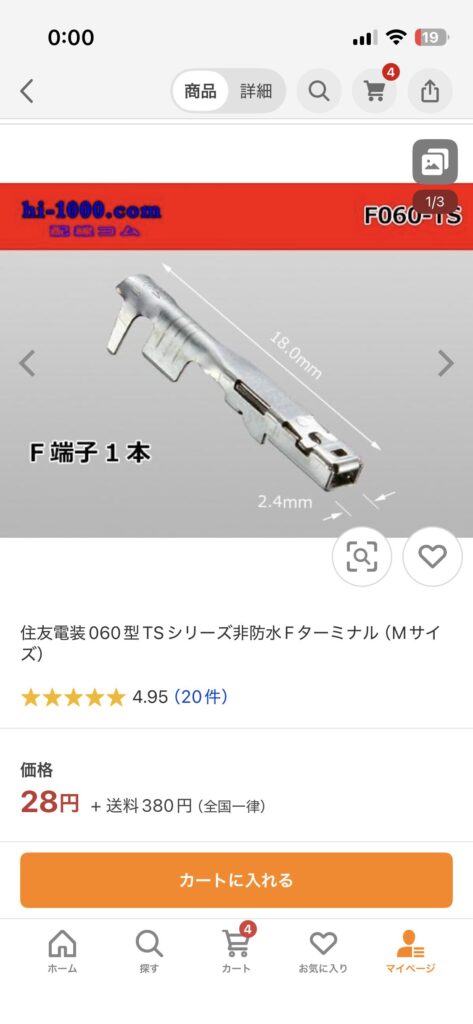

カプラーに差し込むにはターミナルを使用しました
後は雰囲気だけでも整線して完了です

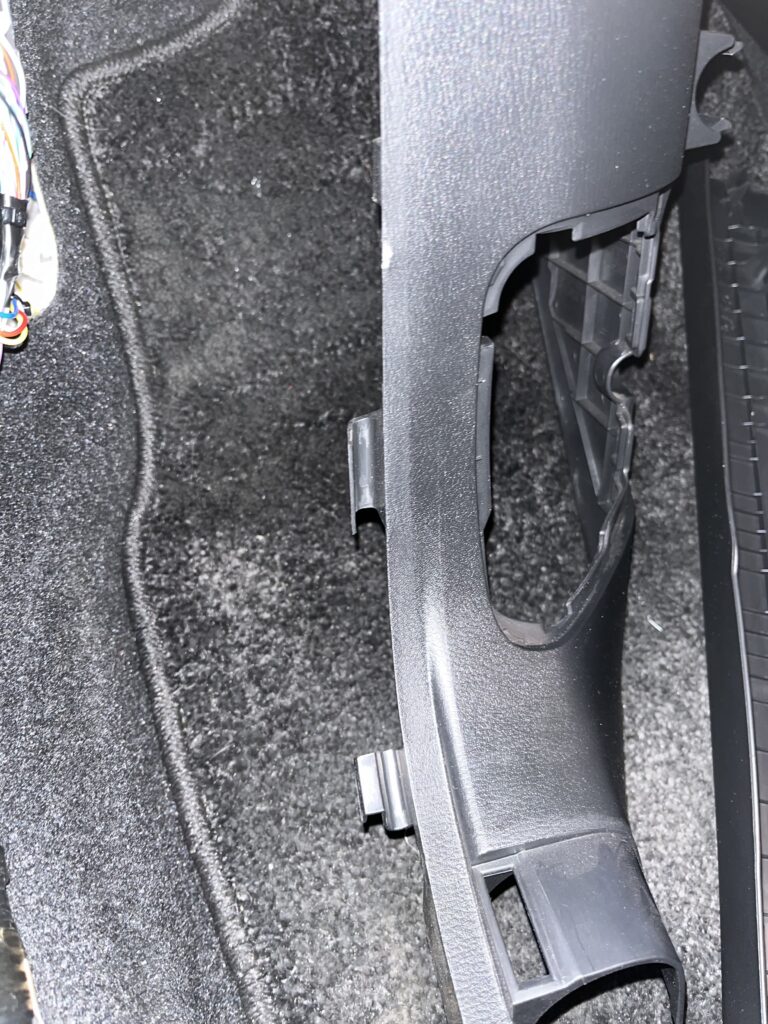

ちなみにヒューズボックス部のカバーの爪は写真の位置にありましたので、写真を参考に内装剥がしを差し込むと楽に作業が進むかもです
無事に取り付けが完了していたら、常時フロントのポジションランプのみ点灯していて、スモールorヘッドライトが点灯(イルミ電源がオン)すればリレーが切り替わり通常の電気経路になるはずです。
リレーが切り替わる時、耳をすませば『カチッ』っとリレーの切り替わる音が聞こえてきます
